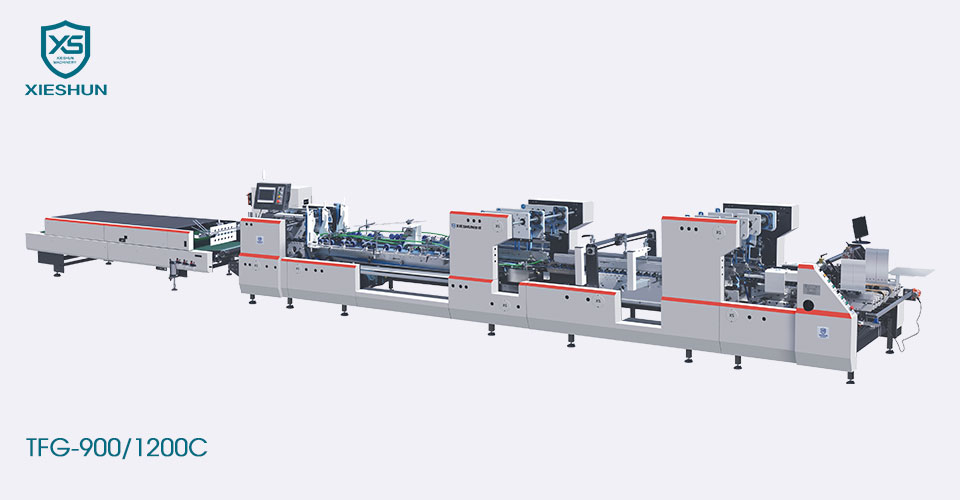

A série TFG-900/1200C 4/6 Corner High Speed Folder Gluer é ideal para trabalhar com caixas médias e grandes na indústria de embalagens pesadas. Seu design inclui transportadores superiores acionados, facilitando o dobramento e fechamento preciso de microcanais e caixas de papelão ondulado em seu avanço. Função opcional de levantamento interno dobrável, troca rápida de acessórios, fácil configuração aliada a maior velocidade de produção, garantem alta produtividade e qualidade de trabalho. Conheça o mercado de embalagens mais exigente.
| Modelo | TFG-900C | TFG-1200C |
|---|---|---|
| Material adequado | 200-800g/㎡papelão e papelão ondulado N/F&E flauta | |
| Faixa de velocidade | 0-400m/min | |
| Velocidade de avanço | 30m/min | |
| Largura máxima em branco | 900mm | 1200mm |
| Dimensão (L) | 15.800 mm | 15.800 mm |
| Dimensão (L*A) | 1400 mm × 1900 mm | 1850 mm × 1900 mm |
| Peso mecânico | 9T | 10T |
| Poder mecânico | 23,2 kW | 23,2 kW |
| Ar comprimido | 6bar | |
| Capacidade do compressor de ar | 10㎡/h | |
| Capacidade do tanque de ar | 60L | |
| Modelo |
|
TFG-900C | TFG-1200C |
|---|---|---|---|
|
A | 160-900mm | 170-1200mm |
| B | 100-900 mm | 100-900 mm | |
| E | 70-440mm | 70-560mm | |
|
A | 170-850mm | 170-1050 mm |
| B | 170-900mm | 170-900mm | |
| E | 80-440 mm | 80-560mm | |
|
A | 160-850 mm | 160-1050 mm |
| B | 160-800mm | 160-800mm | |
| H | 25-120mm | 25-120mm | |
|
A | 270-700mm | 330-1020mm |
| B | 160-450mm | 160-450mm | |
| H | 25-120mm | 25-120mm | |
|
A | 270-700mm | 330-1020mm |
| B | 160-800mm | 160-800mm | |
| H | 25-120mm | 25-120mm |
|
Alimentador ◆Os defletores laterais esquerdo e direito são fáceis de levantar. ◆A correia de alimentação de papel da unidade de alimentação de papel pode ser ajustada de forma independente para garantir uma alimentação de papel suave e estável. ◆Servo motor, regulação de velocidade independente para garantir espaçamento uniforme entre papéis. ◆Dispositivo de sucção para alimentação de papel (opcional). |
|
Alinhamento ◆O papelão enviado pelo departamento de alimentação de papel é corrigido e orientado pelo departamento de correção para fazer o papelão correr em linha reta. ◆O acionamento de pressão superior do departamento de correção pode ser ajustado para cima e para baixo para se adaptar a diferentes espessuras de papelão e fornecer garantia de estabilidade. |
|
Seção pré-dobrável ◆As placas segmentadas da correia superior esquerda e direita podem ser ajustadas de acordo com os requisitos do produto, o que é rápido e eficiente. ◆Pode completar com eficiência a pré-dobragem de 180 graus da caixa na linha 1 e a pré-dobragem de 135 graus da 3ª linha para otimizar o efeito de formação final. ◆ Transportadores superiores auto-dirigidos, dobramento preciso para caixas de papelão ondulado |
|
Bloquear parte inferior Três grupos de estrutura de correia transportadora, função de placa de correia superior segmentada, podem efetivamente superar os problemas na produção de produtos de caixa de formato especial. A placa central superior da correia é removível e pode ser desmontada e depurada de acordo com os requisitos do produto. |
|
Dispositivo de 4 e 6 cantos ◆O gancho dobrável eletrônico acionado e controlado pelo servo motor inteligente é instalado em dois servo-eixos controlados independentemente para guiar com precisão a dobragem de todas as abas da caixa. ◆Pode produzir caixas de quatro e seis cantos e outros tipos diferentes. ◆A interface homem-máquina é configurada de forma inteligente, fácil de operar, intuitiva e fácil de entender.
|
|
Unidade de colagem inferior ◆Cilindros mecânicos de cola inferiores esquerdo e direito, com design separado de roda de cola e cilindro de cola, alta velocidade sem lançamento de cola, fáceis de limpar e manter. ◆A roda de cola tem 5mm de largura e pode ser substituída de acordo com o produto. |
|
Seção Dobrável ◆Estrutura da correia de transmissão de 3 placas. ◆As velocidades da correia dobrável externa esquerda e direita podem ser ajustadas independentemente para garantir a precisão da formação. ◆ Transportadores superiores auto-dirigidos, dobramento preciso para caixas de papelão ondulado |
|
Seção de transferência ◆Motor separado com conversão de frequência independente. ◆O ajuste da extensão da correia superior e inferior é simples e fácil de operar. ◆Equipado com contador eletrônico de chute de alta velocidade. |
|
Painel de controle ◆Adote tela grande de 10 polegadas, operação fácil e intuitiva. ◆Vários idiomas estão disponíveis. ◆Função de memória e controle remoto (opcional). |
|
Transportador ◆No modo automático, o espaçamento da caixa é definido, a velocidade da correia e a velocidade do hospedeiro são vinculadas proporcionalmente e a correia se move quando a fotoelétrica detecta a caixa. ◆No modo manual, a correia se move a uma velocidade constante e não é afetada pela velocidade do hospedeiro. ◆A parte de pressão adota prensagem pneumática, o controle de pressão é mais preciso e o efeito de ligação do produto é mais garantido. |
